# 第七章 存储系统

# 7.1 存储系统基本知识

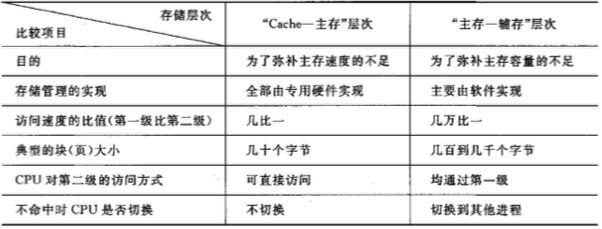

三级存储系统：Cache—— 主存 —— 辅存

四个问题：放置规则，查找算法，替换算法，写策略

# 7.2 Cache 基本知识

S：组，E：路，B：块大小（valid + Tag + 块内容字节数）
Cache 数据容量 = S * E * B
地址字：Tag + 组号 + 组内块偏移量

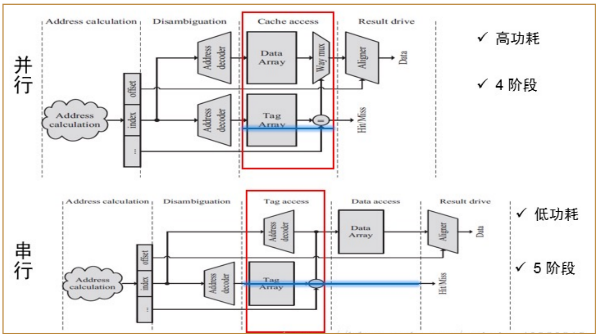

Tag 和 Data 的并行访问：根据组号确定访问 Cache 的位置后，并行地读取这一组中每个块的 Tag 和 Data，将 Tag 的比较结果传输到 Data 的多路选择器中，选择出目标 Data；
Tag 和 Data 的串行访问：Tag 的比较结果完成后再读取 Tag 符合的缓存块的 Data 值。

如果 Cache 访问时间要求严格（按序处理器），则需要使用并行访问；否则（乱序处理器通过乱序执行指令弥补运行上的延迟）可以串行

“写” 访问有可能导致 Cache 和主存内容的不一致。
写命中时：

  • 写直达法：数据同时写入 Cache 和主存，更加简单可靠，一致性好，但速度较慢
  • 写回法：只写入 Cache，不写入主存，仅当替换时，才把修改过的 Cache 块写回到主存

写缺失时：

  • 写分配法：除了将所要写的字写入主存，还要将包括所写字在内的一个块从主存读入 Cache，常结合写回法
  • 写不分配法：直接写入主存，常结合写直达法

CPU 时间 ＝（CPU 执行周期数 + 存储器停顿周期数）× 时钟周期时间
＝（CPU 执行周期数 + 访存次数 × 缺失率 × 缺失开销）× 时钟周期时间

CPI 较小，固定周期数的 Cache 缺失开销的相对影响就越大；而如果时钟频率越高，损失开销时间较大，Cache 缺失开销的相对影响越大

# 7.3 降低 Cache 缺失率

强制性缺失：冷启动缺失，首次访问缺失；增加块大小，预取解决
容量缺失：当某些块由于 Cache 满被替换；增加容量解决
冲突缺失：某一组中重新访问的冲突；提高相联度解决

相联度越高，冲突缺失就越少；强制性缺失和容量缺失不受相联度的影响；容量缺失随着容量的增加而减少
对于给定的 Cache 容量，当块大小增加时，缺失率开始下降，后来反而上升
原因：虽然减少了强制性缺失，但块数目减少，增加了冲突缺失；增加块大小，加载块需要的开销增大

采用相联度超过 8 的方案实际意义不大；提高相联度会增加命中时间
容量为 N 的直接映象 Cache 的缺失率和容量为 N/2 的两路组相联 Cache 的缺失率差不多相同

伪相联 Cache（Way 预测）：一般为 2-way 组相联，保留额外的位来预测一个 Set 中的块，只比较一次 Tag（快速命中），否则检查另一块（慢速命中）
变化的命中时间对 CPU 流水线影响大适合离 CPU 远的 Cache

指令预取：通常由 Cache 之外的硬件完成
或者在编译时加入预取指令，在数据被用到之前发出预取请求；可以预取到寄存器 / Cache 中，故障性（允许预取异常）和非故障性（发生异常放弃操作），也叫非绑定预取
预取应当非阻塞，使执行指令和读取数据重叠执行，主要优化对象是循环

编译器的软件优化：

  1. 程序代码重组：重排序执行过程，将程序入口点与 Cache 块起始位置对齐，分支指令预测优化等
  2. 数据重组：数组合并（提高局部性），内外循环交换，循环融合，分块执行

“牺牲者” Cache：在 Cache 与下一级存储之间设置全相联的小 Cache，用于存放被替换出去的块

# 7.4 减少 Cache 缺失开销

采用多级 Cache（两级），一般第二级 Cache 比第一级大得多，两级 Cache 的全局缺失率与第二级 Cache 相同的单级 Cache 接近
局部缺失率 ＝ 该级 Cache 的缺失次数 / 到达该级 Cache 的访问次数
全局缺失率 ＝ 该级 Cache 的缺失次数 / CPU 发出的访存的总次数
对于 L2，全局缺失率为一二级 Cache 局部缺失率之积
多级 Cache 需要有包容性

在读缺失时，所读单元的最新值有可能还在写缓冲器中，尚未写入主存
处理方式：

  • 推迟对读缺失的处理
  • 检查写缓冲器内容

写缓冲合并：如果写缓冲器中有待写入的数据，就把这次要写入地址与已有地址进行比较，如果有地址匹配而对应的位置空闲的，就把这次要写入的数据与该项合并（同一地址合并，相邻地址的合并成更大的写操作）

关键字处理技术：
关键字：从下一级存储器调入 Cache 的块中，立即需要的一个字；应该尽早把关键字发送给 CPU
尽早重启动：调块时，从块的起始位置开始读起，一旦关键字到达就立即发送，让 CPU 继续执行
关键字优先：从关键字所在的位置读起，立即发送给 CPU
当 Cache 块较小，且下一条指令正好访问这个 Cache 块的另一部分时效果不大

非阻塞 Cache 技术：缺失下命中，缺失下缺失（允许同时处理多个缺失）

# 7.5 减少命中时间

Cache 足够小，可以与 CPU 一起放在同一块芯片上

PIPT 物理 Cache：Tag 和 Index 都是物理地址，地址转换和访问 Cache 串行进行，访问速度很慢
VIVT 虚拟 Cache：Tag 和 Index 都是虚拟地址，命中时不需要地址转换，地址转换和访问 Cache 并行进行
歧义（ambiguity）问题：多进程时相同虚地址，不同物理地址，VIVT 可能存在
别名（alias）问题：不同虚地址，对应相同物理地址，VIVT 可能存在
VIPT：不存在歧义问题，别名问题仍然存在

Cache 访问流水化：并行处理多个缓存访问

踪迹 Cache：缓存指令执行的路径或踪迹，能跨越多个基本块和分支；当处理器预测到某个踪迹时，可以直接从踪迹缓存中取出该踪迹，从而减少指令取指和解码的时间；但机制复杂，可能冗余

# 7.6 并行主存系统

并行主存系统是在一个访存周期内能并行访问多个存储字的存储器，关注的是存储器的带宽
单体单字存储器：一次只能访问一个存储字

单体多字存储器：存储器每个存储周期读出 m 个 CPU 字，最大带宽提高到原来的 m 倍；但是一次读取的 m 个指令 / 数据不一定都是有用的，访存效率不高；且如果读写操作在 m 个存储字内就无法同时完成

多体交叉存储器：多个单字存储体构成，每个体都有自己的地址寄存器以及地址译码和读 / 写驱动等电路
高位交叉编址：同一个体中的高 log2mlog_2m 位相同（按列优先编址）
低位交叉编址：同一个体中的低 log2mlog_2m 位相同（按行优先编址）
在一个存储周期 TMT_M 内，分时启动 m 个存储体，各存储体的启动间隔为 TM/mT_M / m

避免存储体冲突：采用许多体、使存储体个数为素数（硬件），循环交换优化、扩展数组大小（软件）
